Описание:

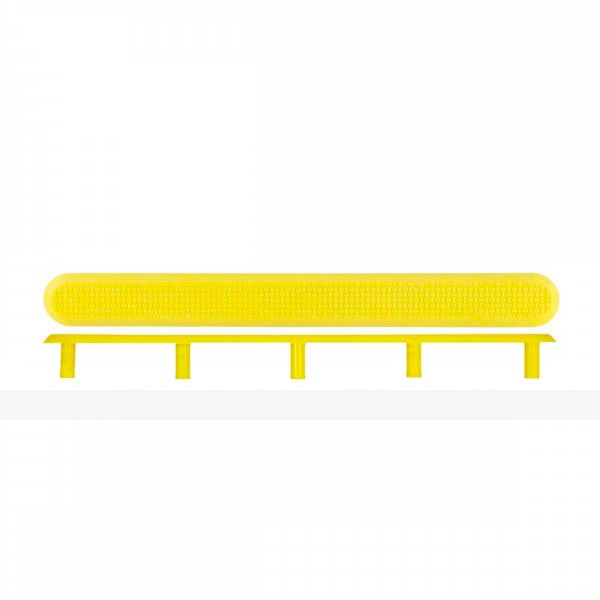

Изделие представляет собой наземный тактильный указатель в форме полосы определённых размеров. Сечение изделия в продольной и поперечной части имеет форму равнобедренной трапеции. Для обеспечения высоких эксплуатационных характеристик материал изготовления поливинилхлорид повышенной прочности. Для обеспечения высокого эксплуатационного периода изделие имеет цельнолитую структуру, позволяющие его использование даже при стирании до 50 % высоты. Для обеспечения надежного крепления в поверхность в нижней части индикатора имеются штифты, в количестве не менее 5 шт.  Монтаж осуществляется путём сверления и последующего приклеивания индикаторов в подготовленные отверстия.

Требования к материалам

Для обеспечения высоких эксплуатационных свойств и качественного крепления на криволинейной поверхности индикатор должен быть изготовлен из гранулированного PVC материала твёрдостью не более 86 ед. по Шору по таблице А обеспечивающего высокую эластичность изделия.

Требования к конструкции изделия

Наземный тактильный указатель должен быть выполнен в форме полосы. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции.  Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости полосы должны быть расположены выступы высотой не менее 1 мм.  Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь прямые грани. Для обеспечения надежного крепления в поверхность тактильный указатель должен быть оборудован штифтами в количестве не менее 5 штук. Для предотвращения нарушения целостности изделия в процессе эксплуатации штифты конструкционно должны быть объединены с индикатором и не иметь видимых швов и соединений.

Требования к геометрическим размерам

С учётом предполагаемой установки индикаторов в основание напольных плит длина тактильного указателя должна быть не более 291мм и не менее 289мм, ширина должна быть не менее 29мм и не более 31мм для обеспечения простоты монтажа и сохранения эстетичного вида. Высота подъёма тактильного знака не более 5мм. Для обеспечения надёжного крепления длина штифтов не менее 19мм.

Требования к информационному обеспечению незрячих групп населения

Для обеспечения контраста с подстилающей поверхностью, а также для обеспечения оптимальных условий восприятия цвета слабовидящим человеком, тактильный индикатор должен быть желтого цвета (RAL 1018).

Расчет необходимого количества индикаторов:

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы расчета.
